This kind of HDMI to CVBS Adapter converts digital HDMI signal into analog composite video signal 、S- Video and R/L audio signal. You can select Composite Video or S-Video as output in different time .It allows users to enjoy their high definition image and sound when watching movies or playing games on traditional CVBS monitors or projectors.

FEATURES

This HDMI to CVBS Adapter has many features that enable it to perform in a superior manner. Among those features you will find:

l Easy to Use: Install in seconds, no need of setting.

l Conversion: It could convert complete HDMI input into composite video signal and R/L audio output.

l Supports Analog composite Video output up to 480P/480i/576i.

l Supports uncompressed R/L Audio output

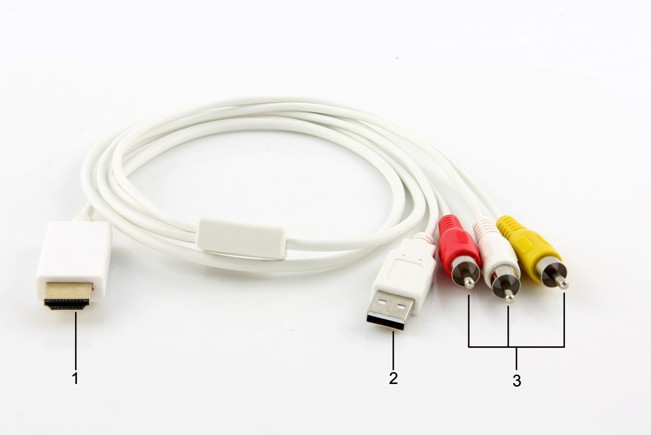

PANEL DESCRIPTIONS

Please study the panel drawings below and become familiar with the signal input(s), output(s) and power requirements.

Interface function:

1, HDMI

Connect this port to HDMI sources, such as DVD, PC.

2, USB

Connect this port to device that can supply power for the product.

3, AV

Connect this port to Display to enjoy audio and video from the HDMI sources.

ConnectION and OperatION

1) Connect the USB interface for power supply (It must be the first step).

2) Connect the HDMI interface with HDMI source.

3) Connect the AV interface with the Display.

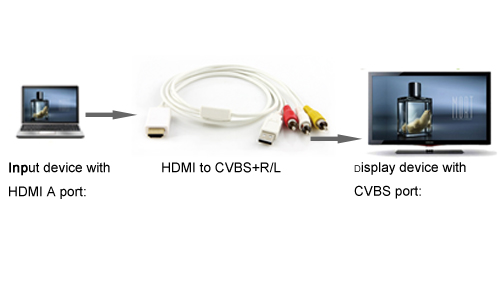

CONNECTION DIAGRAM

SPECIFICATIONS

Signal Inputs/Output
Input Video Signal	0.5-1.0 volts p-p
Input DDC Signal	5 volts p-p (TTL)
Input connection	HDMI A female(19pin)
Output connection	RCA X 3
HDMI video input format	480P/480i/576i
Composite video output format	480i or 576i or 480P
Audio output format	2 channel LPCM
Operating Frequency
Vertical Frequency Range	50/60Hz
Mechanical
Length	1M
Weight(Net)	61g
Warranty
Limited Warranty	1 Year
Environmental
Operating Temperature	0 ℃ to +70℃
Operating Humidity	10% to 85 % RH (no condensation)
Storage Temperature	-10℃ to +80℃
Storage Humidity	5% to 95 % RH (no condensation)
Power Requirement
External Power Supply	USB Power
Power consumption (Max)	0.75
User Manual	English Version
